XY Series

XY-152

15インチ 2ウェイ フルレンジラウドスピーカー

特長

  • 15インチLFドライバと1.4インチコンプレッションドライバを使用した2-Wayフルレンジスピーカーです。
  • DJモニターとしての使用時にはダンスフロアさながらの迫力ある音をDJに届けます。また、高出力のFOHやサイドフィルスピーカーとしても使用いただけます。
  • 高解像度で高い表現力を備えているのはもちろんのこと、コンパクトなキャビネットからは想像できないようなパワフルなサウンドを提供します。
  • 各ユニットの特性に合わせて設計されたパッシブネットワークは厳選した音響パーツを使用することでアンプからの入力信号の劣化を極限まで抑え、厳密に位相特性を合わせたクロスオーバー回路構成によってウーファーとトゥイーターの音を自然につなげることで高音質を提供します。
  • 指向性を重視したホーン形状により、すっきり伸びた高域を提供します。
  • ローテータブル・ホーンを採用しており、設置状況に応じて指向角を変える事が可能です。
  • ポートをスリット形状にすることで音の押し出しを強化し、タイトな中低域を提供します。
XY-152 Jump to
Specifications
Hardware
Enclosure Type
Two-way passive, reflex-loaded
Hardware
Rigging and Hardware
8 × M10 threaded mounting points (4 top/4 bottom),
3 × M10 threaded mounting points on rear,
4 × M10 threaded mounting points on side (2 left/2 right),
4 × M8 threaded points on rear (for wall mount bracket),
2 × flush handles (1 left/1 right),
1 × 35 mm polemount socket
Hardware
Grille
Hex punched steel
Hardware
Enclosure
15 mm (0.6-inch) birch plywood
Hardware
Finish
Impact-resistant, Black semi-matt textured
System data
Frequency response
50 Hz to 20 kHz
System data
Sensitivity (1W/1m)
98 dB
System data
Nominal Impedance
8 Ω
Loudspeaker data
Power Handling
650 W RMS, 1300 W Program
Loudspeaker data
Power Handling AES
126 dB cont., 132 dB peak
Loudspeaker data
Power Handling (RMS/Program)
90 °H × 60 °V, rotatable
Loudspeaker data
Transformer taps
15 inch (380 mm) neodymium LF cone driver,
1.4 inch (36 mm) exit neodymium HF compression driver
Loudspeaker data
Maximum SPL
Asymmetric internal passive crossover
Loudspeaker data
Dispersion
2 × Neutrik SpeakON™ NL4
Dimensions / Weight
Dimensions ( W x H x D)
440 mm × 715 mm × 444 mm
(17.3 inch × 28.1 inch × 17.5 inch)
Dimensions / Weight
Weight
29 kg (63.9 lbs)
Other
Suggested Power Amplifier
Recommended : K3DSP
Minimum : M30DHDSP
Other
Accessories
polemount socket cover
(-W model only)
Downloads

Brochure
PDF
4.06 Mb

Drawing data for Rigging hardware
PDF
11.36 Mb

EASE data
ZIP
22.64 Mb

Images
ZIP
3.71 Mb

Installation manual
PDF
9.4 Mb

Preset data for Powersoft
ZIP
0.77 Mb

Processor settings
PDF
0.54 Mb

Specifications sheet
PDF
0.89 Mb

Technical drawing
DXF
9.78 Mb

User manual (Chinese)
PDF
1.7 Mb

User manual (English)
PDF
2.67 Mb

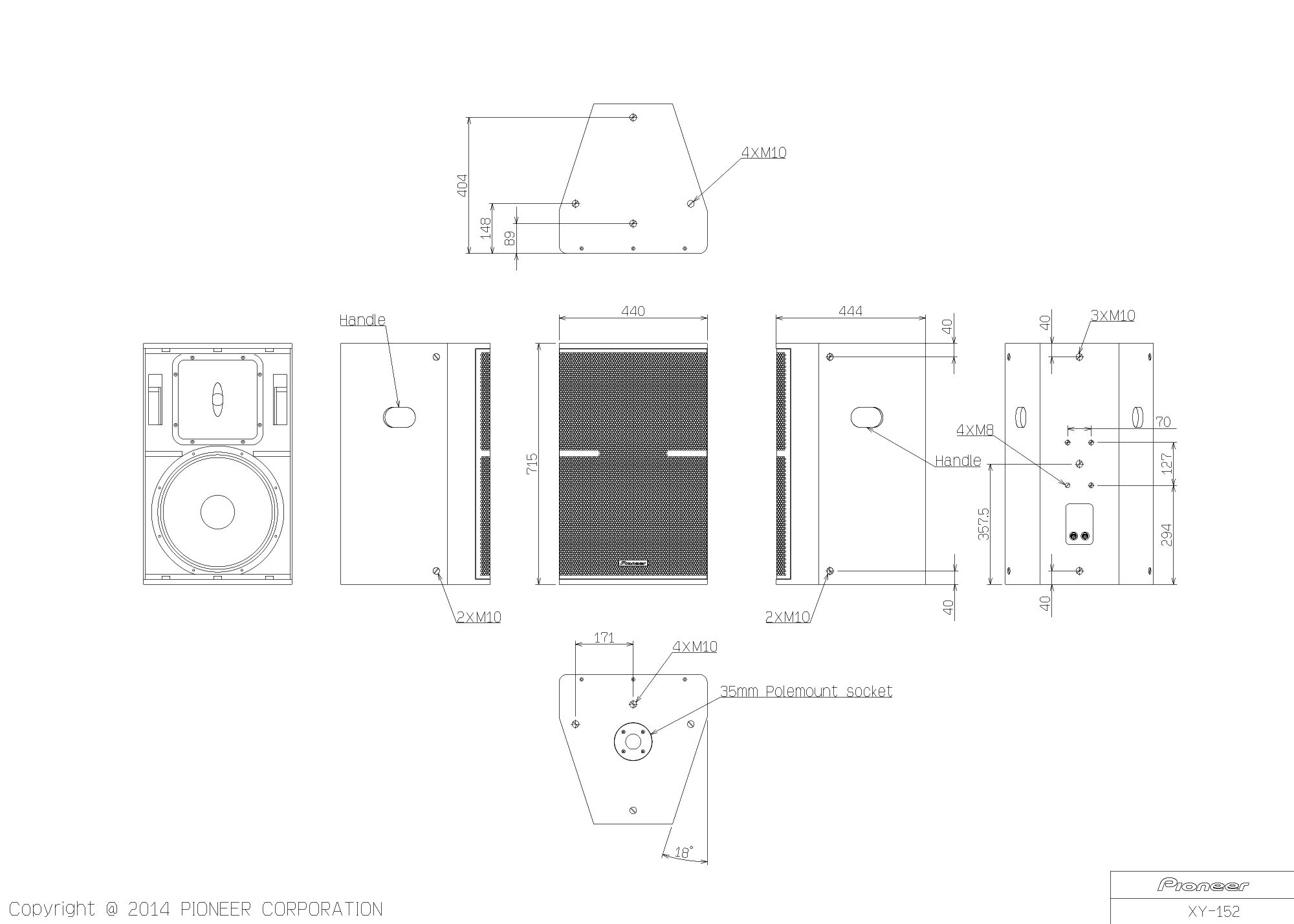

Technical drawing
Technical drawing (DXF : 407Kbytes)
