XY Series

XY-101

10インチ 2ウェイ フルレンジラウドスピーカー

特長

  • 10インチLFドライバと1インチコンプレッションドライバを使用した2-Wayフルレンジスピーカーです。
  • コンパクトなキャビネットからは想像できないようなパワフルなサウンドを提供します。また、DJモニターとしての使用時にはダンスフロアさならがの迫力ある音をDJに届けます。
  • 各ユニットの特性に合わせて設計されたパッシブネットワークは厳選した音響パーツを使用することでアンプからの入力信号の劣化を極限まで抑え、厳密に位相特性を合わせたクロスオーバー回路構成によってウーファーとトゥイーターの音を自然につなげることで高音質を提供します。
  • 指向性を重視したホーン形状により、すっきり伸びた高域を提供します。
  • ローテータブル・ホーンを採用しており、設置状況に応じて指向角を変える事が可能です。
XY-101 Jump to
Specifications
Hardware
Enclosure Type
Two-way passive, reflex-loaded
Hardware
Rigging and Hardware
8 × M8 threaded mounting points (4 top/4 bottom),
3 × M8 threaded mounting points on rear,
4 × M8 threaded mounting points on side (2 left/2 right),
4 × M6 threaded points on rear (for wall mount bracket),
1 × flush handle on rear,
1 × 35 mm polemount socket
Hardware
Grille
Hex punched steel
Hardware
Enclosure
15 mm (0.6-inch) birch plywood
Hardware
Finish
Impact-resistant, Black semi-matt textured
System data
Frequency response
70 Hz to 20 kHz
System data
Sensitivity (1W/1m)
94 dB
System data
Nominal Impedance
8 Ω
Loudspeaker data
Power Handling
400 W RMS, 800 W Program
Loudspeaker data
Power Handling AES
120 dB cont., 126 dB peak
Loudspeaker data
Power Handling (RMS/Program)
90 °H × 60 °V, rotatable
Loudspeaker data
Transformer taps
10 inch (250 mm) neodymium LF cone driver,
1 inch (25 mm) exit neodymium HF compression driver
Loudspeaker data
Maximum SPL
Asymmetric internal passive crossover
Loudspeaker data
Dispersion
2 × Neutrik SpeakON™ NL4
Dimensions / Weight
Dimensions ( W x H x D)
292 × 508 × 280 mm
(11.5 × 20 × 11 inch)
Dimensions / Weight
Weight
14 kg (30.9 lbs)
Other
Suggested Power Amplifier
Recommended : K2DSP
Minimum : M30DHDSP
Other
Accessories
polemount socket cover
(-W model only)
Downloads

Brochure
PDF
4.06 Mb

Drawing data for Rigging hardware
PDF
11.36 Mb

EASE data
ZIP
22.64 Mb

Images
ZIP
2.93 Mb

Installation manual
PDF
9.4 Mb

Preset data for Powersoft
ZIP
0.77 Mb

Processor settings
PDF
0.54 Mb

Specifications sheet
PDF
0.67 Mb

Technical drawing
DXF
4.89 Mb

User manual (Chinese)
PDF
1.14 Mb

User manual (English)
PDF
1.99 Mb

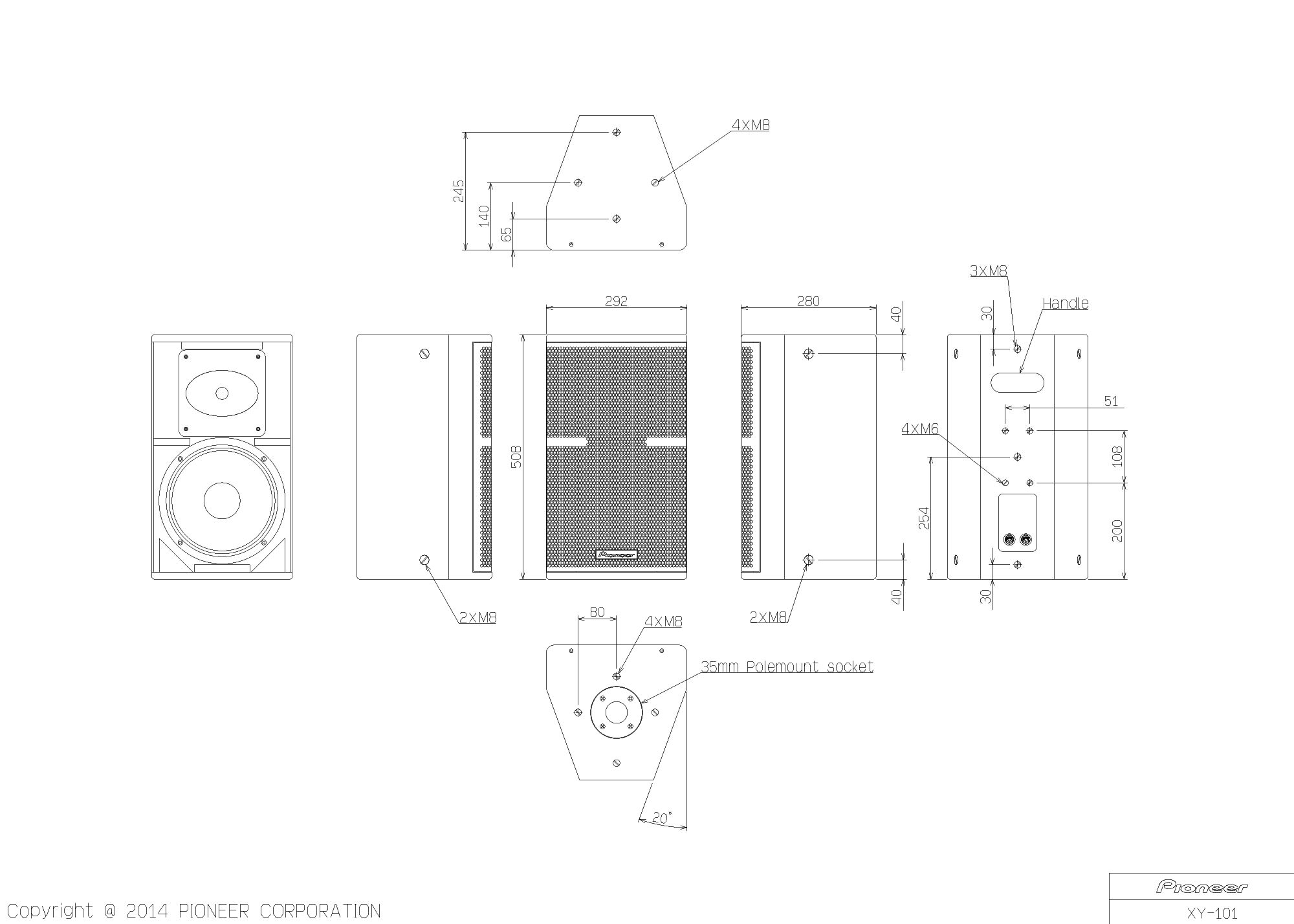

Technical drawing
Technical drawing (DXF : 375Kbytes)
